Lựa chọn cáp Cadivi CV – 0,6/1 kV

Mã hàng	Tiết diện mm2	Đường kính ruột mm	Đường kính tổng mm	Khối lượng dây kg/km
CV-1,0 (E)	1,0 (E)	1,28	2,5	14
CV-1,5 (E)	1,5 (E)	1,56	2,8	20
CV-2,5 (E)	2,5 (E)	2,01	3,4	32
CV-1	1	1,28	2,9	17
CV-1,5	1,5	1,56	3,2	23
CV-2,5	2,5	2,01	3,6	33
CV-4	4	2,55	4,6	53
CV-6	6	3,12	5,1	74
CV-10 / 10 (CC)	10 / 10 (CC)	4,05 / 3,75	6,1 / 5,8	117 / 112
CV-16	16	4,65	6,7	165
CV-25	25	5,8	8,2	258
CV-35	35	6,85	9,3	346
CV-50	50	8	10,8	472
CV-70	70	9,7	12,5	676
CV-95	95	11,3	14,5	916
CV-120	120	12,7	15,9	1142
CV-150	150	14,13	17,7	1415
CV-185	185	15,7	19,7	1755
CV-240	240	18,03	22,4	2304
CV-300	300	20,4	25,2	2938
CV-400	400	23,2	28,4	3783
CV-500	500	26,2	31,8	4805
CV-630	630	30,2	35,8	6312

TỔNG QUAN

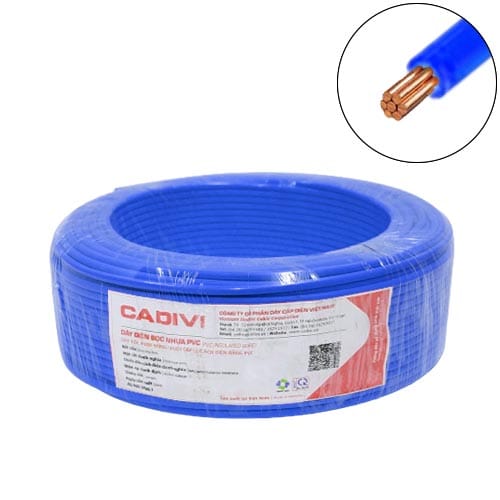

Cáp điện lực CV dùng cho hệ thống truyền tải và
phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG
AS/NZS 5000.1
AS/NZS 1125
NHẬN BIẾT LÕI
Bằng màu cách điện: Màu đen.
• Hoặc theo yêu cầu khách hàng.

ĐẶC TÍNH KỸ THUẬT
Cấp điện áp U0/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:
140OC, với tiết diện lớn hơn 300mm2.
160OC, với tiết diện nhỏ hơn hoặc bằng 300mm2.

CẤU TRÚC CÁP
